根據(jù)磨損工況的不同，對(duì)耐磨管道內(nèi)襯也有不同的材料選擇。有內(nèi)襯耐磨陶瓷管道（襯三氧化二鋁，碳化硅，氧化鋯，氮硅，塞隆，氮化鋁，氮化硼等）；耐磨合金管；龜甲網(wǎng)耐磨管件；鋼橡耐磨管；鋼塑耐磨管；耐磨鑄石管；耐磨自蔓延復(fù)合管道 ；稀土合金耐磨管等。


管道結(jié)構(gòu)圖

主要作用

耐磨管道除應(yīng)用于燃煤電廠除灰、排渣管、送粉、回粉管，脫硫管道外，還廣泛用于以下行業(yè)：

礦山：煤炭工業(yè)中水煤漿、洗煤泥、礦山充填料、礦煤粉；

金屬礦山：精礦和尾礦的輸送耐磨彎頭；

冶金：鋼鐵廠的煉鐵的高爐噴煤、輸渣等管道；CAO、鋅碚砂輸送管道，煉鋼的輸送鐵合金、爐外精煉等優(yōu)選的耐磨彎頭；

水泥廠： 旋窯濕法生產(chǎn)線的生料漿輸送、煤粉輸送、提升機(jī)的下料、成品水泥氣力輸送裝卸，混凝土輸送耐磨彎頭。

化工廠：煤粉輸送管道，硅粉等原料輸送耐磨彎頭。

優(yōu)勢(shì)

耐磨陶瓷復(fù)合管道與傳統(tǒng)的鋼管、耐磨合金鑄鋼管、鑄石管以及鋼塑、鋼橡管等有著本質(zhì)性區(qū)別。耐磨管道外層是無(wú)縫鋼管，內(nèi)層是剛玉。剛玉層硬度高達(dá) HV1100-1400，相當(dāng)于鎢鈷硬質(zhì)合金，耐磨性比碳鋼管高20倍以上。耐磨管道抗磨損主要是靠?jī)?nèi)層幾毫米厚的剛玉層，這比耐磨合金鑄鋼管、鑄石管既靠成分和組織，又靠厚度來(lái)抗磨已經(jīng)有了質(zhì)的飛躍。

耐磨陶瓷復(fù)合管道迅速占領(lǐng)市場(chǎng)，除質(zhì)量高、性能好外，還在于它的性能價(jià)格比高于其他耐磨耐蝕耐熱管材。在相同規(guī)格和單位長(zhǎng)度的耐磨管道方面，耐磨陶瓷復(fù)合管道重量只有耐磨合金鑄鋼管的二分之一左右，其每米工程造價(jià)降低20%-30%；只有鑄石管重量三分之一，每米降低工程造價(jià) 5%-10%；在腐蝕或高溫場(chǎng)合下使用的耐磨管道，其價(jià)格只有不銹鋼管、鎳鈦管的幾分之一。


耐磨管道制作工藝：

（一）、施工條件：

1.施工時(shí)基材表面溫度必須大于露點(diǎn)溫度3℃，相對(duì)濕度必須低于60%；

2.建議施工15℃~32℃環(huán)境溫度下進(jìn)行。

（二）、制定施工方案：

1.根據(jù)新設(shè)備或圖紙，確定修復(fù)后設(shè)備應(yīng)達(dá)到的外廊尺寸；

2.制作相應(yīng)尺寸模具。

（三）、表面處理：

1. 對(duì)設(shè)備沖蝕缺損部位進(jìn)行補(bǔ)焊，選用與設(shè)備基材同材質(zhì)或接近的鋼板/鋼筋進(jìn)行骨架焊接；

2. 脫脂、除潮處理：去除工件表面的油脂，使用新棉紗擦拭工件表面。用氧氣乙炔將火焰調(diào)整到10CM長(zhǎng)，以5cm/min的速度，使火焰反復(fù)均勻烘烤工件表面，去除工件表面的油脂和潮氣；

3. 噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見(jiàn)均勻的金屬本色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂面，噴砂處理后工件要注意防潮。對(duì)不需要處理的部分，做好遮蓋保護(hù)。

（四）、耐磨防腐材料選用：

1.NPT-18特種耐磨修復(fù)材料

2.NPT-100耐磨修復(fù)材料

該材料能在流體環(huán)境中抗強(qiáng)腐蝕強(qiáng)氣蝕并有極好的抗沖擊性?？砷L(zhǎng)期抵御流體中夾帶固體（如砂石）的沖擊。適用（-20℃~250℃）設(shè)備過(guò)流沖蝕、設(shè)備的大面積修復(fù)、設(shè)備預(yù)涂耐磨層。

1. 、耐磨材料施工：

   1、NPT耐磨材料使用注意事項(xiàng)：

   ①.嚴(yán)格按照NPT耐磨材料的比例混合，攪拌均勻。攪拌不均勻會(huì)出現(xiàn)局部不耐磨情況。具體調(diào)和比例及固化時(shí)間參照產(chǎn)品數(shù)據(jù)表。

②．充分混合材料后需在3分鐘內(nèi)用完，否則材料會(huì)固化變硬，固化后的材料不能使用，如果使用固化后的材料會(huì)出現(xiàn)局部掉層現(xiàn)象。

2、 NPT耐磨材料使用順序：

①.先預(yù)熱已噴砂的設(shè)備，再將NPT-18耐磨修復(fù)材料按比例混合攪拌均勻，用批刀或塑料刮板將混合后的修復(fù)材料涂與設(shè)備一噴砂部位，朝一個(gè)方向涂抹，一邊涂抹一邊壓實(shí)；

② .在材料初固前，使用刮板將涂層的材料表面修理平整；

③.初固后，將NPT- 100耐磨修復(fù)材料按比例充分混合攪拌，用塑料刮板將攪拌后的材料均勻涂抹在已涂抹耐磨材料的表面，進(jìn)行封層處理，初固前將表面修補(bǔ)平整；

④.氣溫較低時(shí)，可以將NPT-A組分設(shè)備專(zhuān)用修復(fù)材料加熱至30~40℃，使材料容易攪拌；

⑤.加溫固化：施工完成的工件停留30分鐘進(jìn)行加溫固化，按固化溫度表進(jìn)行加溫。

（六）、研磨驗(yàn)收：

1.研磨：加溫固化后的工件嚴(yán)格按照工件的尺寸進(jìn)行研磨處理，打磨至標(biāo)準(zhǔn)尺寸為準(zhǔn)；

2.驗(yàn)收：配套設(shè)備進(jìn)行組裝，確保正常運(yùn)轉(zhuǎn)，密封相配面應(yīng)試配合格；

3.噴漆：經(jīng)檢驗(yàn)合格后，對(duì)工件進(jìn)行噴漆，要求噴漆表面均勻，不允許有流掛現(xiàn)象。

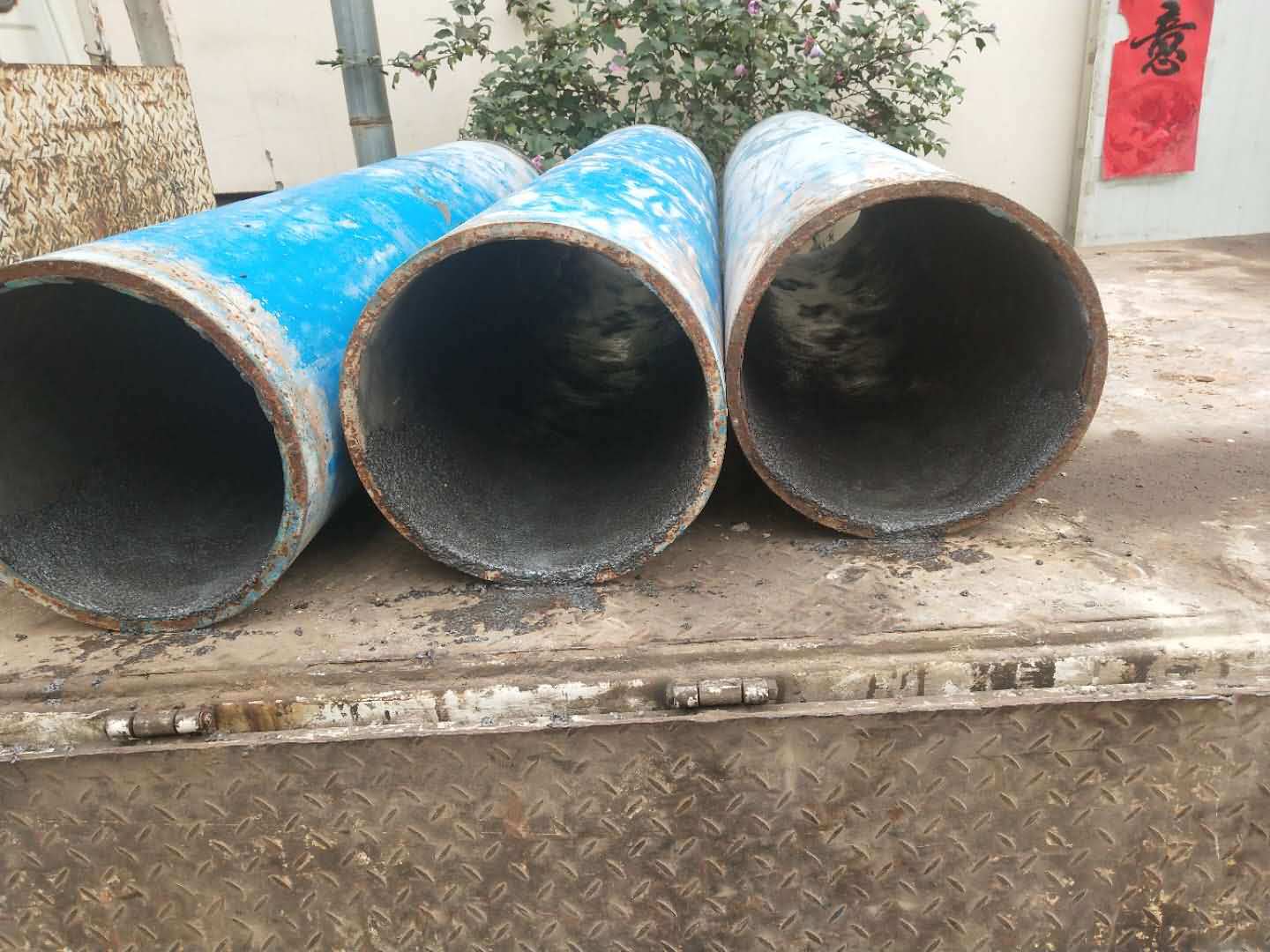

                      修復(fù)前                                      修復(fù)后
